Der Z-Offset bezeichnet im 3D-Druck den exakten Abstand auf der vertikalen Z-Achse zwischen der physischen Spitze der Düse (Nozzle) und dem digitalen Nullpunkt des Druckbetts oder des automatischen Bettnivellierungs-Sensors (wie BLTouch, CR-Touch oder Dehnmessstreifen).
Warum ist der Z-Offset so extrem wichtig?
Während das sogenannte Bed Leveling (die Bettnivellierung) dafür sorgt, dass die Bauplatte parallel zum Druckkopf ausgerichtet ist, bestimmt der Z-Offset, **wie nah die Düse beim Drucken der allerersten Schicht an der Platte kratzt**. Dieser Wert wird in winzigen Bruchteilen von Millimetern gemessen und entscheidet im Alleingang über Erfolg oder Misserfolg des gesamten Druckprojekts.

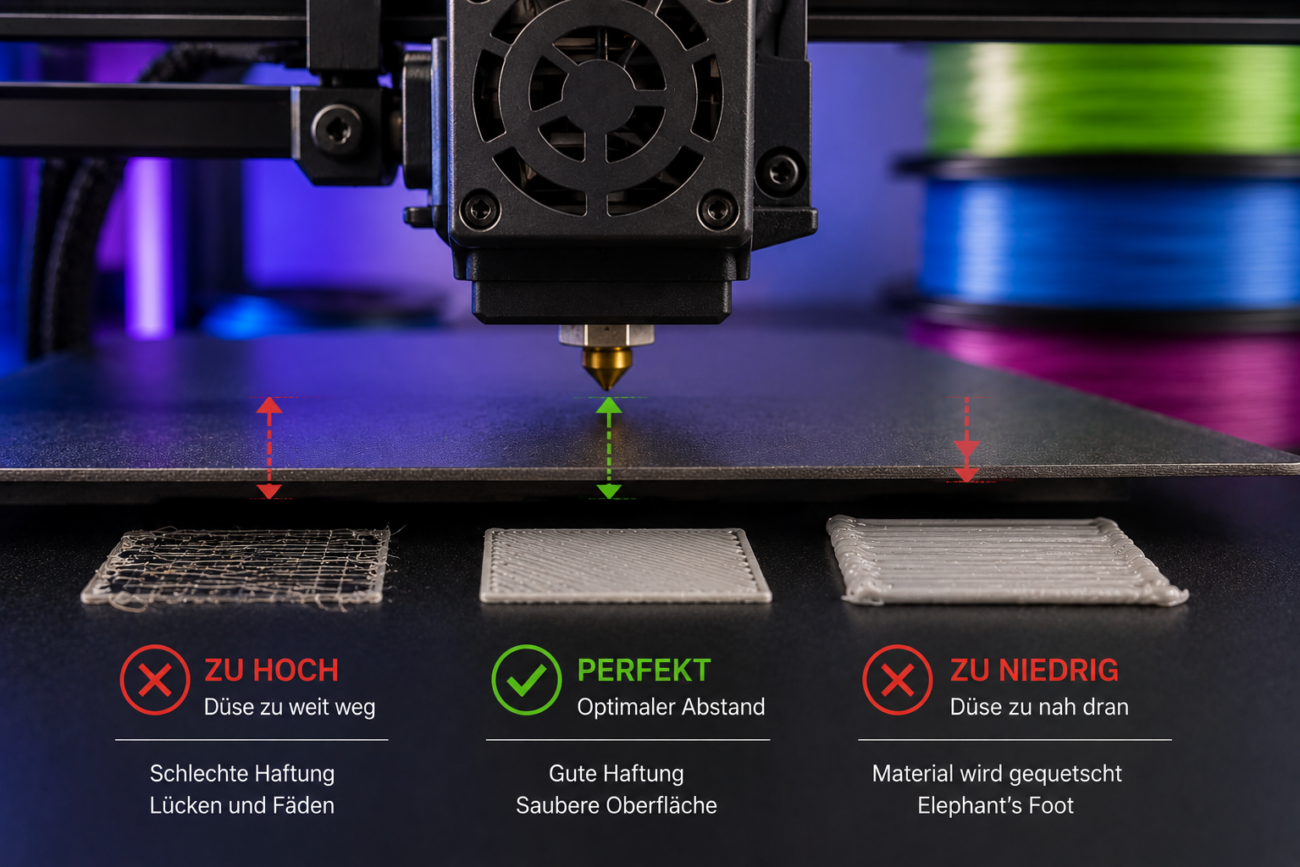

Die drei Szenarien beim Kalibrieren
Wenn du deinen Z-Offset einstellst, gibt es mathematisch gesehen drei mögliche Zustände:
- 1. Der Z-Offset ist zu hoch (Düse zu weit weg): Das Filament wird nicht auf die Platte gepresst, sondern fällt quasi wie eine runde Schnur aus der Luft auf das Bett. Das Ergebnis: Die Linien verbinden sich nicht, die Druckbetthaftung ist gleich null und das Bauteil löst sich sofort ab (Spaghetti-Druck).
- 2. Der Z-Offset ist zu niedrig (Düse zu nah dran): Die Düse pflügt regelrecht durch das Bett und presst den Kunststoff so extrem flach, dass das Material an den Seiten hochquillt. Dies führt zu einem extremen Elephant’s Foot (Elefantenfuss) oder blockiert den Fluss so stark, dass der Extruder knackt und eine Unterextrusion erzeugt. Im schlimmsten Fall zerkratzt die heisse Düse die Beschichtung deiner Druckplatte dauerhaft.
- 3. Der Z-Offset ist perfekt: Das Filament wird leicht flachgedrückt, sodass die einzelnen Bahnen der ersten Schicht nahtlos miteinander verschmelzen und eine geschlossene, glatte Fläche ohne Lücken oder Grate bilden.
Wie stellt man den Wert richtig ein?
Die klassische Methode erfolgt über den „Papiertest“: Man lässt den Drucker auf die Heimposition (Home) fahren und schiebt ein normales Blatt Papier unter die Düse. Nun verändert man den Z-Offset im Druckermenü so lange, bis das Papier zwischen Düse und Bett spürbar klemmt, sich aber noch mit leichtem Widerstand hin und her ziehen lässt. Moderne Drucker erlauben es zudem, diesen Wert während des Drucks der allerersten Schicht über die Funktion **“Baby-Stepping“** live in 0,01-mm-Schritten feinzutunen.
Sauberes Material und reine Druckflächen für den perfekten Start
Selbst der beste Z-Offset bringt rein gar nichts, wenn das Druckbett mit Staub oder unsichtbaren Hautfetten kontaminiert ist. Um eine kompromisslose Haftung des perfekt eingestellten ersten Layers zu garantieren, ist eine gründliche Reinigung Pflicht. In unserem Schweizer Shop findest du die passenden Profilösungen direkt ab Schweizer Lager:
- Nutze den wasserbasierten Zimple3D Zicleaner – Reinigerspray 500 ml, um Staub und alte Filamentreste restlos vom Bett zu waschen.
- Entfette die Bauplatte im Handumdrehen mit dem hochreinen Zimple3D Isopropanol IPA 99,9 % – 1 Liter, damit das geschmolzene Material optimal greifen kann.
- Für absolute Sorgenfreiheit bei grossen oder kritischen Bauteilen sorgt eine hauchdünne Schicht 3DLac Haftspray für 3D-Druckplatten 400 ml dafür, dass selbst stark schrumpfende Kunststoffe flach auf dem Bett gehalten werden.
Um nach der Kalibrierung absolut reproduzierbare Ergebnisse zu erzielen, empfiehlt sich die Verwendung von thermisch stabilen Materialien. Produkte aus unserer PLA Filament Kategorie verzeihen minimale Abweichungen beim Z-Offset deutlich besser als anspruchsvolle technische Kunststoffe und garantieren einen fabelhaften Druckstart.
