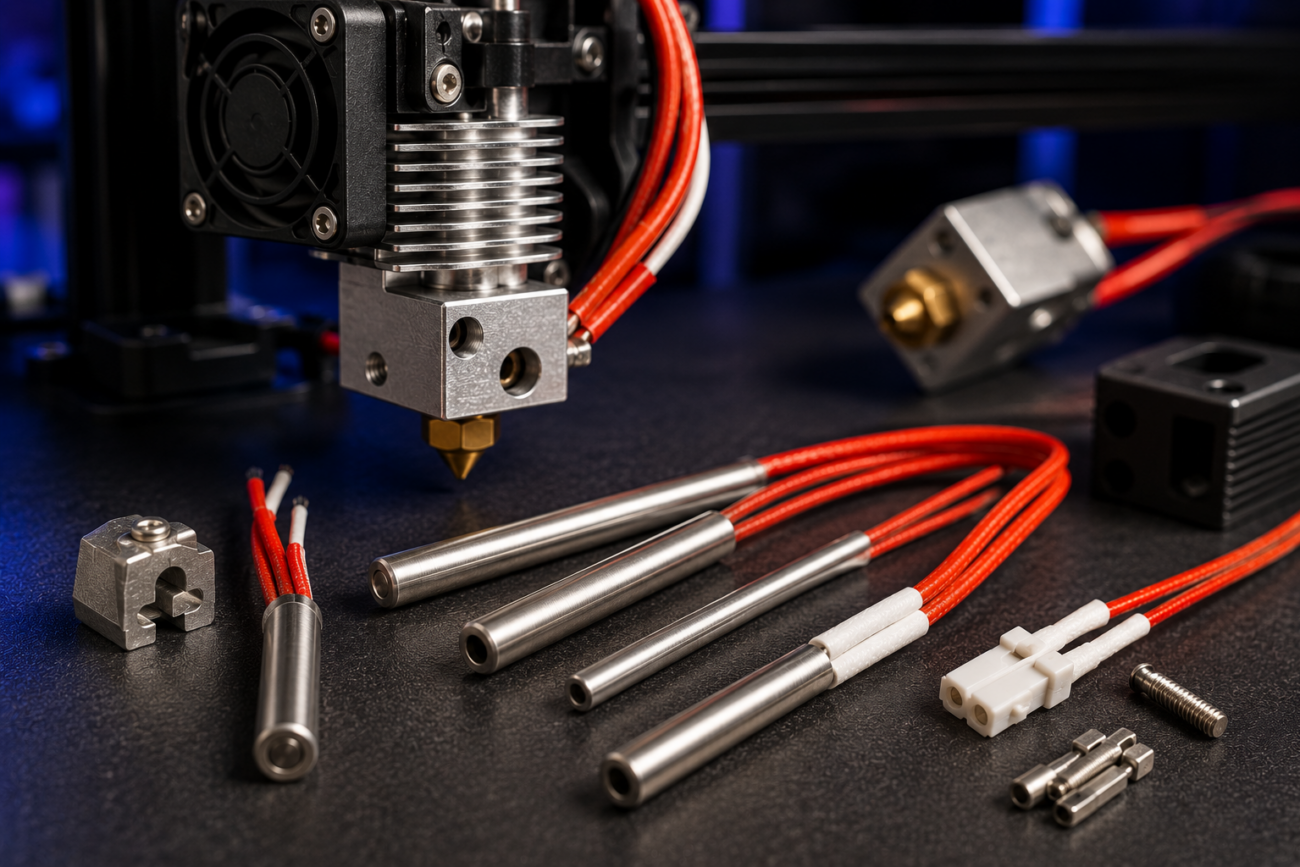

Die Heizpatrone (engl. Heater Cartridge) ist das kraftvolle Heizelement deines 3D-Druckers. Sie sitzt fest verschraubt oder geklemmt im Heizblock des Hotends und wandelt elektrische Energie in extreme Hitze um, um das vorbeigeführte Filament in Millisekunden zu verflüssigen.

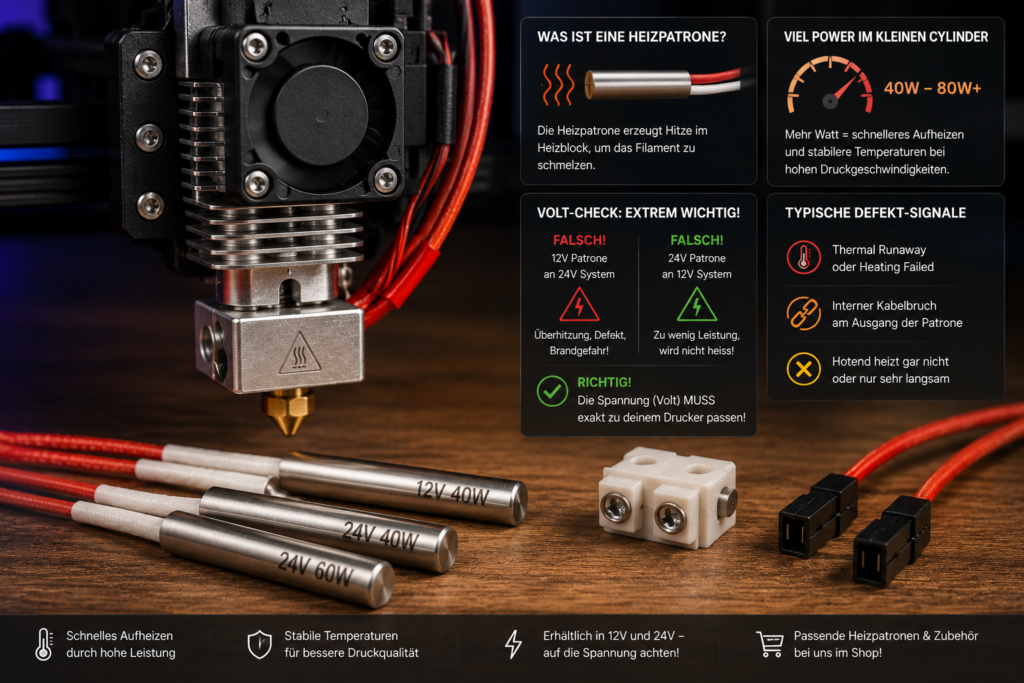

Wie viel Power hat eine Heizpatrone?
Optisch sieht eine Heizpatrone aus wie ein kleiner, unschuldiger Metallzylinder mit zwei dicken, hitzebeständigen Kabeln. Doch die Leistung hat es in sich: Standard-Patronen leisten meist 40 Watt. Moderne High-Speed- oder Hochtemperatur-Drucker nutzen hochentwickelte Patronen mit 50 bis über 80 Watt. Je mehr Watt die Patrone hat, desto schneller heizt das Hotend auf und desto konstanter bleibt die Temperatur, wenn bei hoher Druckgeschwindigkeit eiskaltes Filament nachgeführt wird.
Vorsicht beim Austausch: 12V vs. 24V
Wenn du deine Heizpatrone wegen eines Defekts austauschen musst, gibt es eine lebenswichtige technische Regel: **Die Spannung (Volt) MUSS exakt zu deinem Drucker passen!**
- Ältere Drucker laufen oft mit 12 Volt, während fast alle modernen Geräte mit 24 Volt betrieben werden.
- Schliesst du eine 12V-Patrone an ein 24V-System an, fliesst der doppelte Strom. Die Patrone überhitzt in Sekunden und kann dein Mainboard zerstören oder einen Brand verursachen.
- Schliesst du eine 24V-Patrone an ein 12V-System an, erreicht sie nur ein Viertel ihrer Leistung und wird niemals heiss genug, um überhaupt Filament zu schmelzen.
Typische Anzeichen für einen Defekt
Heizpatronen brennen selten schleichend durch – meistens funktionieren sie oder sie sind komplett tot. Wenn dein Drucker den Fehler „Thermal Runaway“ oder „Heating Failed“ anzeigt, liegt das oft an einem internen Kabelbruch direkt am Ausgang der Patrone, wo die Kabel durch die ständige Bewegung des Druckkopfs stark beansprucht werden. Passende, sichere Ersatz-Heizpatronen in 12V und 24V sowie hitzefeste Keramikklemmen findest du bei uns unter 3D-Drucker Zubehör.
